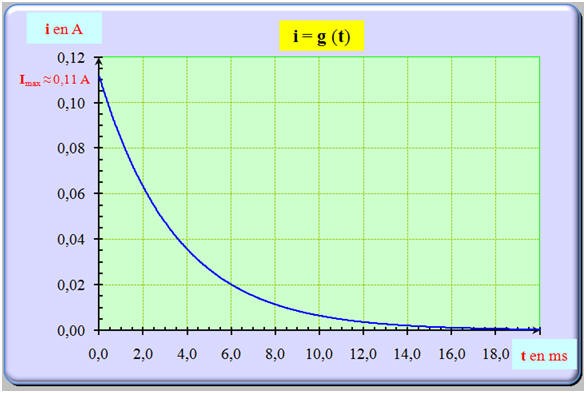

La courbe ci-dessous représente les variations de l’intensité i du courant lors de l’annulation du courant dans le circuit. Au bout de la durée $$\tau$$. On peut déterminer la valeur de la constante de temps du circuit RL. La valeur de la constante de temps du circuit RL vaut :

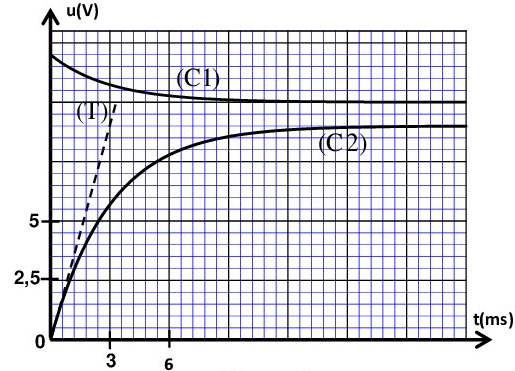

$$R=1,5.10^{3} \Omega$$, On ferme l’interrupteur K à l’instant $$t_{0} = 0$$, La tension $$U_{AB}$$ aux bornes de la bobine, et la tension $$U_{BM}$$ aux bornes du conducteur ohmique. Les deux tensions sont liées par la relation:

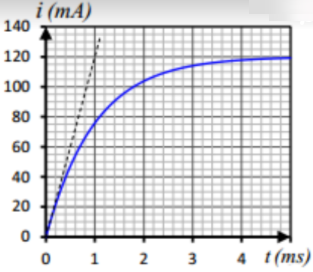

$$E=12V$$, $$R=90 \Omega$$, Déterminez $$r$$ En exploitant la figure:

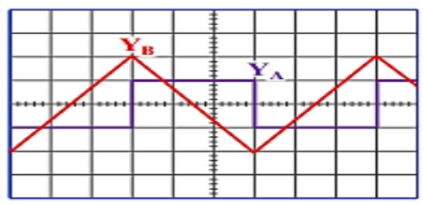

$$R=1,5.10^{3} \Omega$$, Déterminez la valeur de $$U_{AM}$$. On a la sensibilité verticale des deux voies de l’oscilloscope : $$2V.div^{-1}$$, balayage horizontale $$0,2ms.div^{-1}$$:

$$E=12V$$, $$R=90 \Omega$$, Déterminez $$r$$ En exploitant la figure:

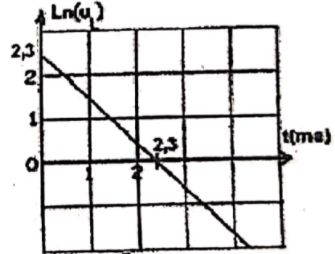

$$L=0.5H$$, on a la courbe au-dessous donnant les variations de logarithme népérien de la tension de la bobine en fonction du temps, sachant qu’on a un circuit électrique comportant en série, une bobine et un résistor de résistance R montés en série avec un générateur idéal. Calculez la résistance R du résistor:

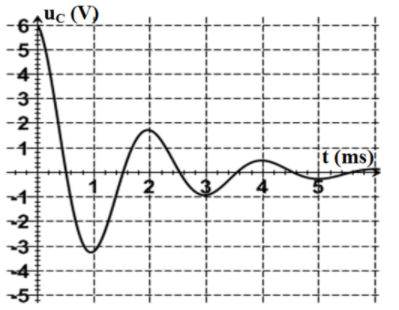

On visualise de la même façon l’évolution au cours du temps de la tension $$U_{c}$$ aux bornes du condensateur. On obtient le graphe modélisé par la figure au-dessous. On a l’équation différentielle $$\frac{dE_{t}}{dt}=-r.i^{2}$$, où i est l’intensité du courant traversant le circuit à l’instant t et r la résistance de la bobine, On considérant que la valeur de la pseudo-période est égale à celle de la période propre, calculer la valeur de L:

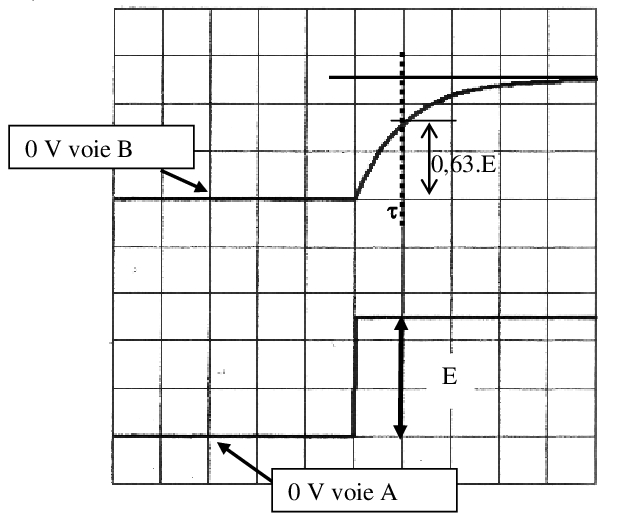

Un générateur idéal de tension constante notée E alimente un condensateur de capacité C en série avec un conducteur ohmique de résistance R. sensibilité verticale : 2 V/div; base de temps : 0,5 ms/div. la valeur de la tension E délivrée par le générateur.

Un générateur idéal de tension constante notée E alimente un condensateur de capacité C en série avec un conducteur ohmique de résistance R. sensibilité verticale : 2 V/div; base de temps : 0,5 ms/div. Déterminez la valeur de $$\tau$$

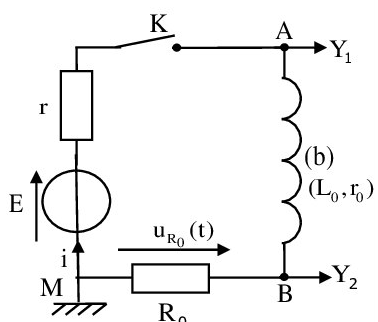

On ferme K, sachant qu’on a un générateur de tension de force électromotrice E et de résistance interne négligeable, – deux conducteurs ohmiques de résistance $$R_{0}=45\Omega$$ et $$r$$, une bobine (b) d’inductance $$L_{0}$$, et de résistance $$r_{0} = 5\Omega$$. Trouvez l’inductance $$L_{0}$$
